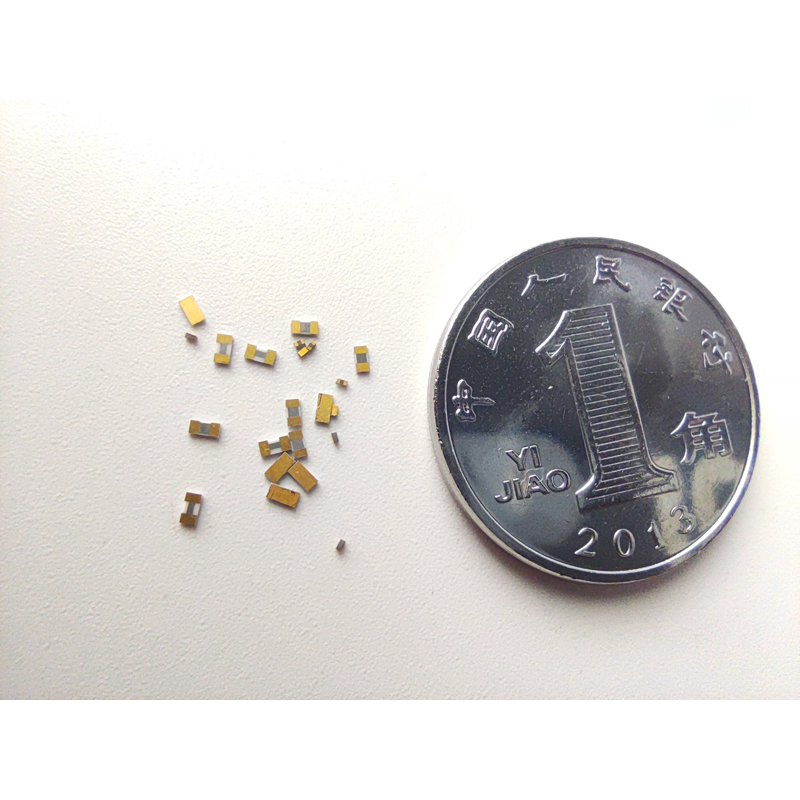

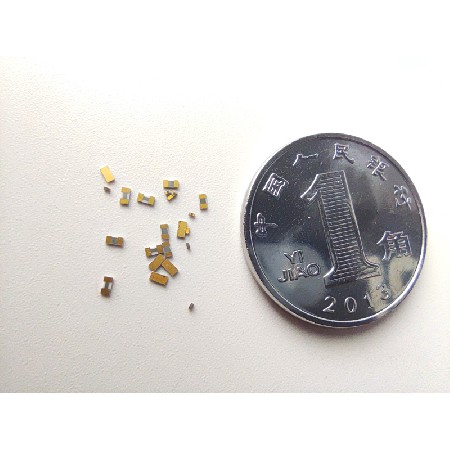

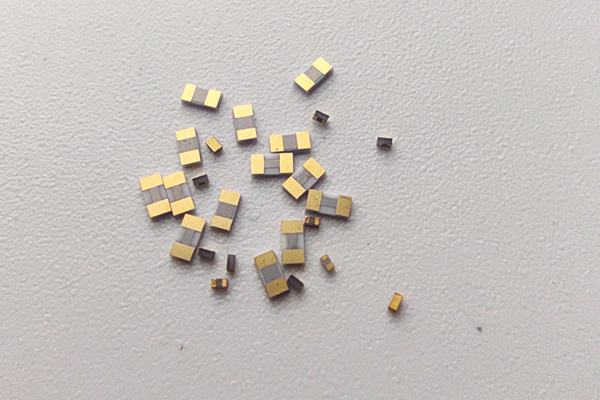

5.1 特性 Features

u 低寄生电容 Low stray Capacitance

u 氮化钽薄膜，形成自钝化保护膜 Tantalum nitride thin film , self – passivating

u 适合金丝键合 Fit to gold wire bonding

u 电极耐温特性400℃×6min Baking：400℃×6min

5.2运用 Applications

u 微波集成电路模块 Microwave integrated circuit module

u 光通讯 Optical communication

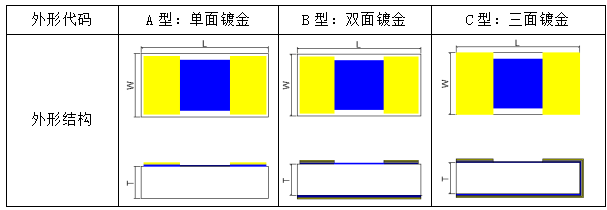

5.3 电阻器结构 Figuration

5.4产品编号 Part Number Code

产品代码

尺寸

材质

厚度

外形

电阻值

精度

镀层体系

包装方式

HR：薄膜电阻

0402

0603

0805

A：99.6%Al₂O₃

D：96%Al₂O₃

N：AlN

05

10

15

A

B

C

1R0:1.0Ω

100:10Ω

101:100Ω

J

K

M

T：TaN/TiW/Au

F：TaN/TiW/Ni/Au

L：蓝膜

T：盒装

5.5选型指导 Selection Guide

★ TABLE5-1 选型推荐 Type Selection Recommendation

尺寸代码	0201	0402	0603	0805	1206
尺寸（mm）	0.508×0.254（±0.05）	1.016×0.508（±0.05）	1.524×0.635（±0.05）	2.032×1.27（±0.1）	3.048×1.524（±0.1）
阻值（Ω）	推荐规格型号
25	HR0201A10N250KTT	HR0402A10A250KTT	HR0603A10A250KTT
50	HR0201A10N500KTT	HR0402A10A500KTT	HR0603A10A500KTT	HR0805A10A500KTT
75	HR0201A10N750KTT	HR0402A10A750KTT	HR0603A10A750KTT	HR0805A10A750KTT
100	HR0201A10N101KTT	HR0402A10A101KTT	HR0603A10A101KTT	HR0805A10A101KTT	HR1206A10A101KTT
150		HR0402A10A151KTT	HR0603A10A151KTT	HR0805A10A151KTT	HR1206A10A151KTT
200		HR0402A10A201KTT	HR0603A10A201KTT	HR0805A10A201KTT	HR1206A10A201KTT
250		HR0402A10A251KTT	HR0603A10A251KTT	HR0805A10A251KTT	HR1206A10A251KTT
500				HR0805A10A501KTT	HR1206A10A501KTT
1000				HR0805A10A102KTT	HR1206A10A102KTT
极限阻值（Ω）	10~200	10~500	10~1000	10~1500	10~2000

注：1、如果产品使用时功率较大，应选用氮化铝做为基材；

2、可根据客户需求定制产品尺寸及阻值。
