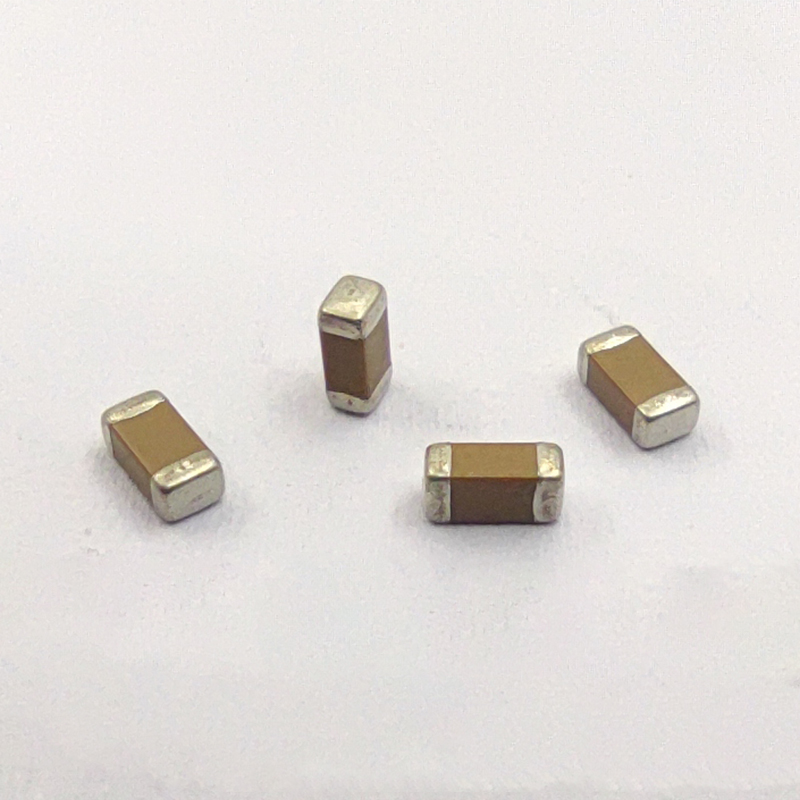

通用型X7R陶瓷电容器
2020-05-18 2016
1. 特 点：
l 贴片式，Ag（Cu）-Ni-Sn三层端电极，良好的可焊性和耐焊接热性能，适用于混合集成电路或印刷电路的表面贴装；
l 介电常数高，电容器容量体积比大；
l 适用于电子设备中的旁路、滤波、低频耦合电路或对损耗和电容量稳定性要求不高的电路中；
l 执行标准：GB/T 21042-2007《电子设备用固定电容器 第22部分 表面安装用2类多层瓷介固定电容器》。
2. 主要性能指标：
l 容量温度特性：-55℃～125℃，容量变化率不超过±15%；
l 偏压特性：施加额定电压，容量变化率：+15-25%，-55℃～125℃（-55℃～85℃）；
l 介质损耗：
Ⅱ类 （X7R,X5R） | Ur | ≥100V | 50V | 25V | 16V | 10V | 6.3V |
DF | ≤2.5% | ≤3.5% | ≤3.5% | ≤5.0% | ≤5.0% | ≤7.5%（CR＜3.3μF） ≤10.0%（CR≥3.3μF） |
l 老化特性：每十进制小时不超过3％；
l 绝缘电阻：（在20℃下）
静电容量 | Cr ≤25nF | Cr ＞25nF |
绝缘电阻 | Ri≥4000MΩ | Ri* Cr ≥100S |
l 介质耐电压：
标称额定电压 | Ur＜200V | 200V≤Ur≤1000V | Ur＞1000V |
介质耐电压(V) | ≥2.5 Ur | ≥1.5 Ur | ≥1.2 Ur |

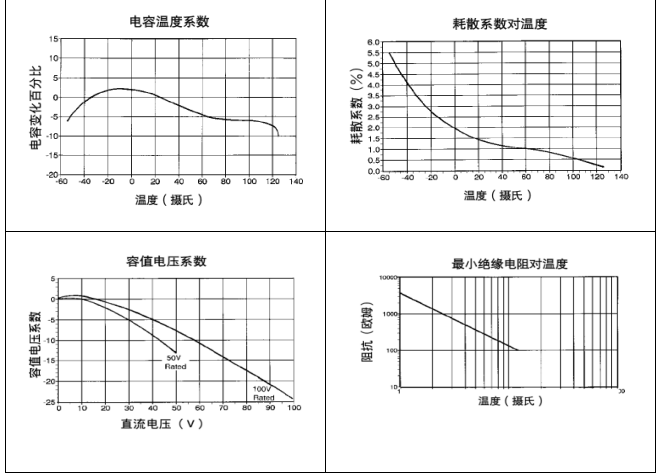

3. 特性曲线：
4.产品容量范围
尺寸规格 | 额定电压 | 容量范围 （单位：pF） | |
COG | X7R(X5R) | ||
0402 | 6.3V | 1～470 | 100～4,700,000 |
10V | 1～470 | 100～1,000,000 | |
16V | 1～470 | 100～47,000 | |
25V | 1～470 | 100～22,000 | |
50V | 1～470 | 100～10,000 | |
0603 | 6.3V | 1～470 | 100～4,700,000 |
10V | 1～470 | 100～1,000,000 | |
16V | 1～470 | 100～1,000,000 | |
25V | 1～470 | 100～150,000 | |
50V | 1～470 | 100～100,000 | |
0805 | 6.3V | 1～10,000 | 100～10,000,000 |
10V | 1～10,000 | 100～4,700,000 | |
16V | 1～10,000 | 100～1,000,000 | |
25V | 1～10,000 | 100～1,000,000 | |
50V | 1～10,000 | 100～100,000 | |
1206 | 6.3V | 1～33,000 | 100～47,000,000 |
10V | 1～33,000 | 100～10,000,000 | |
16V | 1～33,000 | 100～10,000,000 | |
25V | 1～33,000 | 100～4,700,000 | |
50V | 1～12,000 | 100～470,000 | |
1210 | 6.3V | 10～10,000 | 220～47,000,000 |
10V | 10～10,000 | 220～22,000,000 | |
16V | 10～10,000 | 220～10,000,000 | |
25V | 10～10,000 | 220～2,200,000 | |
50V | 10～8,200 | 220～1,000,000 | |
1808 | 6.3V | 10～10,000 | 220～10,000,000 |
10V | 10～10,000 | 220～4,700,000 | |
16V | 10～10,000 | 220～2,200,000 | |
25V | 10～10,000 | 220～2,200,000 | |
50V | 10～6,800 | 220～1,000,000 | |
1812 | 6.3V | 10～15,000 | 470～100,000,000 |
10V | 10～15,000 | 470～100,000,000 | |
16V | 10～15,000 | 470～22,000,000 | |
25V | 10～15,000 | 470～10,000,000 | |
50V | 10～12,000 | 470～2,200,000 | |
2225 | 6.3V | 10～47,000 | 470～33,000,000 |
10V | 10～47,000 | 470～22,000,000 | |
25V | 10～47,000 | 470～4,700,000 | |
50V | 10～33,000 | 470～3,300,000 | |
-
