多层片式压敏电阻器

照明专用压敏电阻器

照明专用压敏电阻器

2020-05-18 8604

1.  特    点：

贴片式封装，Ag-Ni-Sn三层端电极，良好的可焊性和耐焊接热性能，适用于混合集成电路或印刷电路的表面贴装；

低漏电流、低限制电压低、瞬间高速响应能力和工作电压范围宽；

可选型满足大电流浪涌消除或静电（ESD）消除电路保护需要;



2.  产品型号规格命名规则

SMV

0603

E

140

N

C

T

︱

︱

︱

︱

︱

︱

︱

产品代号

尺寸

规格

产品种类

直流工作电压（V）

端头

类型

标称容量

包装

形式

SMV：

多层片式陶瓷压敏电阻器。



0603

～

2220

E:防静电型

G：普通型

H：高能型



5R6=5.6V

140=14V

N:三层电镀Ag/Ni/Sn；

S:全银端头；

A:0～5pF

B:5～10pF

C:10～50pF

D:50～100pF

E:100～500pF

F:500～1000pF

G:1000～1500pF

H:1500～2000pF

X:无容量要求

T：编带包装；

B或空缺：散包装

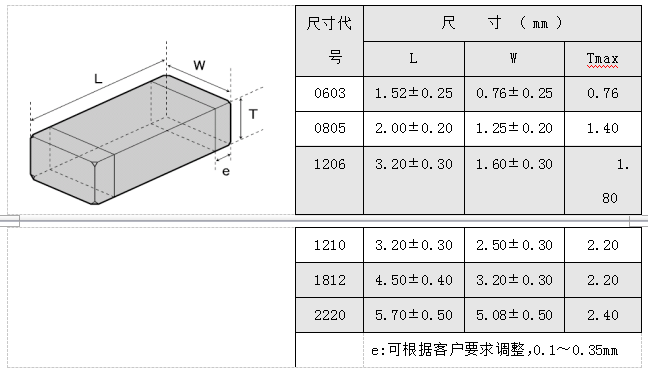

3.  外形尺寸参数：

产 品 规 格 系 列：

4.1  常规型（EMC防护）产品

规格型号

工作电压

压敏电压  (V)

限制电压

峰值电流

能量耐量

电容量

VDC(V)

最小值



最大值



VC(V)

IP(A)

ET(J)

CP(pF)

8/20µs

8/20µs

10/1000µs

1MHz/1KHz  1.0V

0603G5R6PFT

5.6

6.7

10.1

15.5

30

0.1

本公司可按客户需求设计定做: 2～2000pF



0603G9R0PFT

9.0

10.8

15.3

25.0

30

0.1

0603G11OPET

11.0

13.2

18.7

30.0

30

0.1

0603G140PET

14.0

16.8

23.8

40.0

30

0.1

0603G180PET

18.0

21.6

27.0

54.0

30

0.1

0603G220PET

22.0

26.4

33.0

65.0

30

0.1

0603G260PET

26.0

31.2

39.0

75.0

30

0.1

0603G300PET

30.0

36.0

45.0

85.0

30

0.1

0805G5R6PFT

5.6

6.7

10.1

15.5

40

0.1

0805G9R0PFT

9.0

10.8

15.3

25.0

40

0.1

0805G110PET

11.0

13.2

18.7

30.0

40

0.1

0805G140PET

14.0

16.8

23.8

40.0

40

0.1

0805G180PET

18.0

21.6

27.0

54.0

40

0.1

0805G220PET

22.0

26.4

33.0

65.0

40

0.1

0805G260PET

26.0

31.2

39.0

75.0

40

0.1

0805G300PET

30.0

36.0

45.0

85.0

40

0.1

1206G5R6PFT

5.6

6.7

10.1

15.5

100

1.0

1206G9R0PFT

9.0

10.8

15.3

25.0

100

1.0

1206G140PET

14.0

16.8

23.8

40.0

100

1.0

1206G180PFT

18.0

21.6

27.0

54.0

100

1.0

1206G220PET

22.0

26.4

33.0

62.0

100

1.0

1206G240PET

24.0

28.8

36.0

67.0

100

1.0

1206G260PET

26.0

31.2

39.0

73.0

100

1.0

1206G300PET

30.0

36.0

45.0

85.0

100

1.0

1206G390PET

39.0

46.8

58.5

105.0

100

1.0

1206G560PET

56.0

67.2

84.0

150.0

100

1.0

1206G750PET

75.0

90.0

105.0

200.0

100

1.0

1210G140PGT

14.0

16.8

23.8

40.0

250

1.5

1210G180PGT

18.0

21.6

27.0

51.0

250

1.5

1210G220PGT

22.0

26.4

33.0

62.0

250

1.5

1210G270PGT

27.0

32.4

40.5

75.0

250

1.5

1210G300PGT

30.0

36.0

45.0

85.0

250

1.5

1210G400PGT

40.0

48.0

60.0

105.0

250

1.5

1210G450PGT

45.0

54.0

67.5

125.0

250

1.5

1210G560PGT

56.0

67.2

84.0

150.0

250

1.5

1210G750PGT

75.0

90.0

105.0

200.0

250

1.5



4.2  高能型产品

规格

工作电压

压敏电压

限制电压

峰值电流

能量耐量

电容量

VDC(V)

最小值

最大值

VC(V)

IP(A)

ET(J)

CP(pF)

8/20µs

8/20µs

10/1000µs

1MHz/1KHz 1.0V

1812H180PXT

18.0

21.6

27.0

51.0

800

2.3

本公司可按客户需求设计定做：2000～20000pF

1812H240PXT

24.0

28.8

36.0

67.0

800

2.3

2220H180PXT

18.0

21.6

27.0

51.0

1200

7.8

2220H220PXT

22.0

26.4

33.0

62.0

1200

7.8

2220H270PXT

27.0

32.4

40.5

75.0

1200

7.8

2220H300PXT

30.0

36.0

45.0

85.0

1200

7.8



ESD防护型产品

规格

工作电压

压敏电压

限制电压

峰值电流

能量耐量

电容量

VDC(V)

最小值

最大值

VC(V)

IP(A)

ET(J)

CP(pF)

8/20µs

8/20µs

10/1000µs

1MHz/1KHz  1.0V

0402E5R0PXT

5.0

6.0

10.0

20.0

1

0.01

本公司可按客户需求设计定做：2～500pF

0402E8R0PXT

8.0

9.6

16.0

28.0

1

0.01

0402E120PXT

12.0

14.4

24.0

32.0

1

0.01

0402E140PXT

14.0

16.8

28.0

55.0

1

0.01

0402E180PCT

18.0

21.6

36.0

75.0

1

0.01

0402E240PAT

24.0

80.0

160.0

240.0

1

0.01

0402E380PAT

38.0

45.6

76.0

160.0

1

0.01

0603E5R5PXT

5.5

6.6

11.0

20.0

1

0.01

本公司可按客户需求设计定做：2～1000pF

0603E140PXT

14.0

16.8

28.0

55.0

1

0.01

0603E180PBT

18.0

21.6

36.0

75.0

1

0.01

0603E240PAT

24.0

80.0

160.0

240.0

1

0.01

说明：本公司可按客户需求设计定做不同电压系列的产品。









5. 产 品 特 性：

5.1压敏电压的温度特性

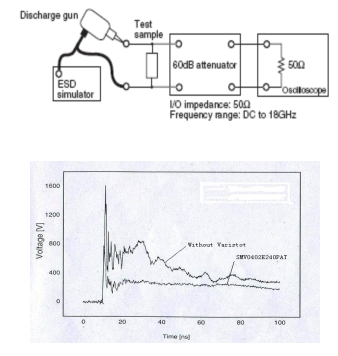

5.2 静电消除测试电路及波形图
